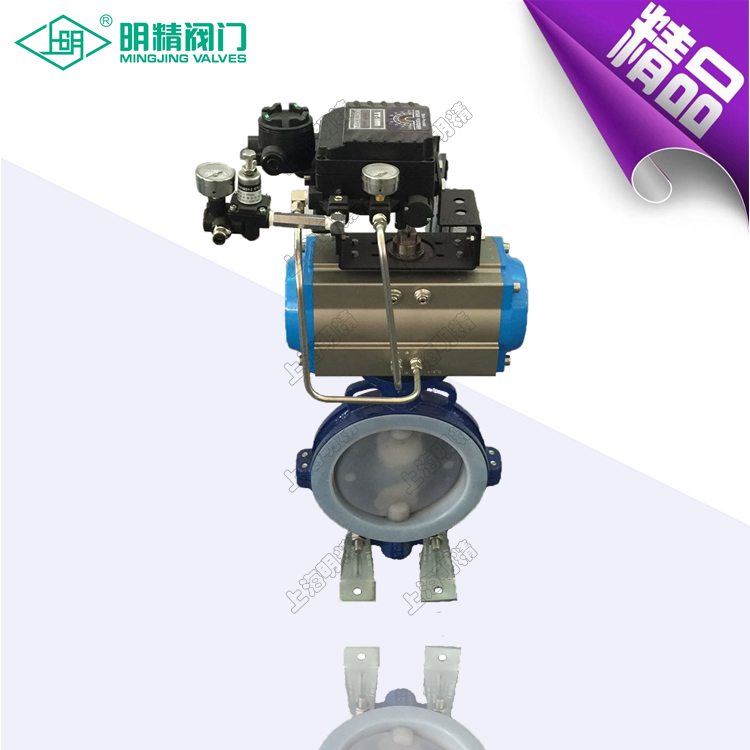

產品簡介：
GIQ系列氣動高真空蝶閥適用于高真空系統中用來切斷或接通氣流功能。氣動高真空蝶閥是用壓縮空氣為動力。通過氣動裝置改變氣路方向，執行氣缸推動蝶閥作啟閉運動
性能規范：
公稱通徑（mm） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 800 |
連接法蘭 | JB/T919 GB/T6070 | |||||||||||||||
漏氣速率（L/s） | 133.3х10-6 | 133.3х10-5 | ||||||||||||||
通導能力（L/s） | 48 | 97 | 178 | 260 | 546 | 938 | 1328 | 2611 | 3962 | 6159 | 8535 | 10912 | 13558 | 16202 | 22418 | 41357 |
氣缸直徑 mm | 50 | 63 | 80 | 100 | 125 | |||||||||||
適用范圍（Pa） | 133.3х10-6 ~ 101х103 | |||||||||||||||
介質溫度（℃） | -25~80 | |||||||||||||||
電磁換向閥電源 | 220/50 | |||||||||||||||
電磁換向閥功率（W） | 10 | |||||||||||||||
氣源壓力（MPa） | 0.4~0.6 | |||||||||||||||
啟閉時間（S） | ＜3 | |||||||||||||||
開閥時，閥板兩側壓力差（KPa） | ≤101 | |||||||||||||||
采用標準：
設計與制造 | 連接法蘭 | 檢驗與試驗 |
JB/T4079-91 | JB/T919 GB/T6070 | JB/T4079 JB/T6446 |
零件材料：
零件名稱 | 閥體和蝶板 | 構件 | 密封墊（閥體、蝶板） |
材料 | 碳素鋼（鍍鎳） | 2Cr13 | 丁腈橡膠 |
不銹鋼 | 不銹鋼 | 丁腈橡膠/氟橡膠 |

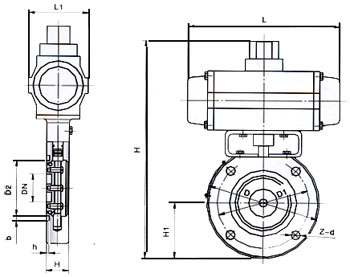

連接尺寸
型號 | 公稱通徑DN | 主要連接尺寸（mm） | 重量（Kg） | ||||||
D | D1 | L | H | H1 | B | Z-φd | |||
GIQ-40 | 40 | 70 | 85 | 22 | 109.5 | 62 | 91 | 4-Φ9 | 2 |
GIQ-50 | 50 | 90 | 110 | 135 | 75 | 4-Φ9 | 3 | ||
GIQ-65 | 65 | 110 | 130 | 26 | 265 | 85 | 136 | 4-Φ9 | 4 |
GIQ-80 | 80 | 125 | 145 | 30 | 284.5 | 92 | 4-Φ9 | 5.5 | |
GIQ-100 | 100 | 145 | 170 | 309 | 104 | 4-Φ12 | 6 | ||
GIQ-150 | 150 | 195 | 220 | 35 | 366 | 136 | 164.6 | 8-Φ12 | 10 |
GIQ-200 | 200 | 250 | 275 | 40 | 422.5 | 165 | 199 | 8-Φ12 | 16 |
GIQ-250 | 250 | 300 | 330 | 45 | 482 | 197 | 8-Φ12 | 21 | |
GIQ-300 | 300 | 350 | 380 | 55 | 543 | 233 | 224.6 | 8-Φ14 | 30 |
GIQ-400 | 400 | 465 | 500 | 60 | 686 | 293 | 253 | 8-Φ18 | 56 |
GIQ-500 | 500 | 565 | 600 | 80 | 742 | 355 | 300 | 12-Φ18 | 95 |
GIQ-600 | 600 | 670 | 710 | 100 | 912 | 428.5 | 330 | 12-Φ21 | 148 |
GIQ-800 | 800 | 880 | 920 | 130 | 1177 | 565 | 445 | 20-Φ21 | 220 |
