產品簡介：
ZSRW型防爆氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。
產品特點：
1、防爆氣動蝶閥主要結構由氣動執行器和閥門連接，安裝防爆電磁換向閥，電壓AC220V或AC380V，接上5kgf/cm²左右壓力的氣源即可控制閥門，適用于易燃易爆場合。
2、閥門采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數極低，閥門使用壽命較長；閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于最佳的壓縮狀態以保持零泄漏。
3、閥門球墨鑄鐵殼體內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm。
性能規范：
型號 | 公稱壓力PN/Mpa | 試驗壓力/Mpa | 適用介質 | 適用溫度 | |
殼體 | 液體密封 | ||||
ZSRW-10 | 1.0 | 1.5 | 1.1 | 水、氣體、油品等無腐蝕性介質 | 根據橡膠品種確定（≤60～135℃） |
ZSRW-16Q | 1.6 | 2.4 | 1.76 | ||
零件材料：
零件名稱 | 閥體 | 蝶板 | 閥桿 | 閥體密封圈 | 襯套 | |
材料 | 灰鑄鐵、球墨鑄鐵 | 球墨鑄鐵（表面鍍硬鉻）、銅合金、不銹鋼 | 鉻不銹鋼 | 酚醛樹脂或鋁合金襯丁腈橡膠、耐油橡膠、乙丙橡膠、氟橡膠 | 銅合金或銅背燒結四氟 | |

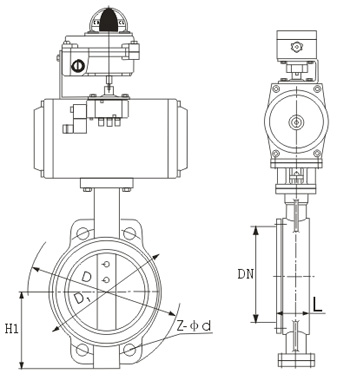

主要尺寸：
公稱 通徑DN(mm) | 尺寸（mm） | 重量 （kg） | |||||||||
L | D | Z-Φd | H1 | H2 | A | B | B1 | ||||
PN1.0MPa | PN1.6MPa | PN1.0MPa | PN1.6MPa | ||||||||
50 | 43 | 125 | 125 | 4- Φ18 | 4- Φ18 | 70 | 235 | 196 | 125 | 59 | 10 |
65 | 46 | 145 | 145 | 4- Φ18 | 4- Φ18 | 78 | 247 | 196 | 125 | 59 | 11 |
80 | 46 | 160 | 160 | 4- Φ18 | 8- Φ18 | 88 | 257 | 196 | 125 | 59 | 12 |
100 | 52 | 180 | 180 | 8- Φ18 | 8- Φ18 | 110 | 294 | 226 | 152 | 92 | 16 |
125 | 56 | 210 | 210 | 8- Φ18 | 8- Φ18 | 132 | 318 | 226 | 152 | 92 | 18 |
150 | 56 | 240 | 240 |
|
| 146 | 338 | 226 | 152 | 92 | 20 |
200 | 60 | 295 | 295 | 8- Φ23 | 12- Φ23 | 217 | 430 | 470 | 230 | 195 | 35 |
250 | 68 | 350 | 355 | 12- Φ23 | 12- Φ26 | 252 | 470 | 470 | 230 | 195 | 40 |
300 | 78 | 400 | 410 | 12- Φ23 | 12- Φ26 | 283 | 504 | 470 | 230 | 195 | 60 |
350 | 78 | 460 | 460 | 16- Φ23 | 16- Φ26 | 308 | 545 | 470 | 230 | 195 | 80 |
400 | 102 | 515 | 515 | 12- Φ25 | 16- Φ30 | 348 | 590 | 610 | 298 | 235 | 100 |
450 | 114 | 565 | 20- Φ25 | 373 | 623 | 610 | 298 | 235 | 120 | ||
500 | 127 | 620 | 20- Φ25 | 408 | 660 | 610 | 298 | 235 | 140 | ||
600 | 154 | 725 | 20- Φ30 | 474 | 698 | 382 | 200 | ||||
